舵机投放方案

白嫖嘉立创打板

下载工程文件

点击下载epro工程文件

下载嘉立创EDA专业版

https://pro.lceda.cn/

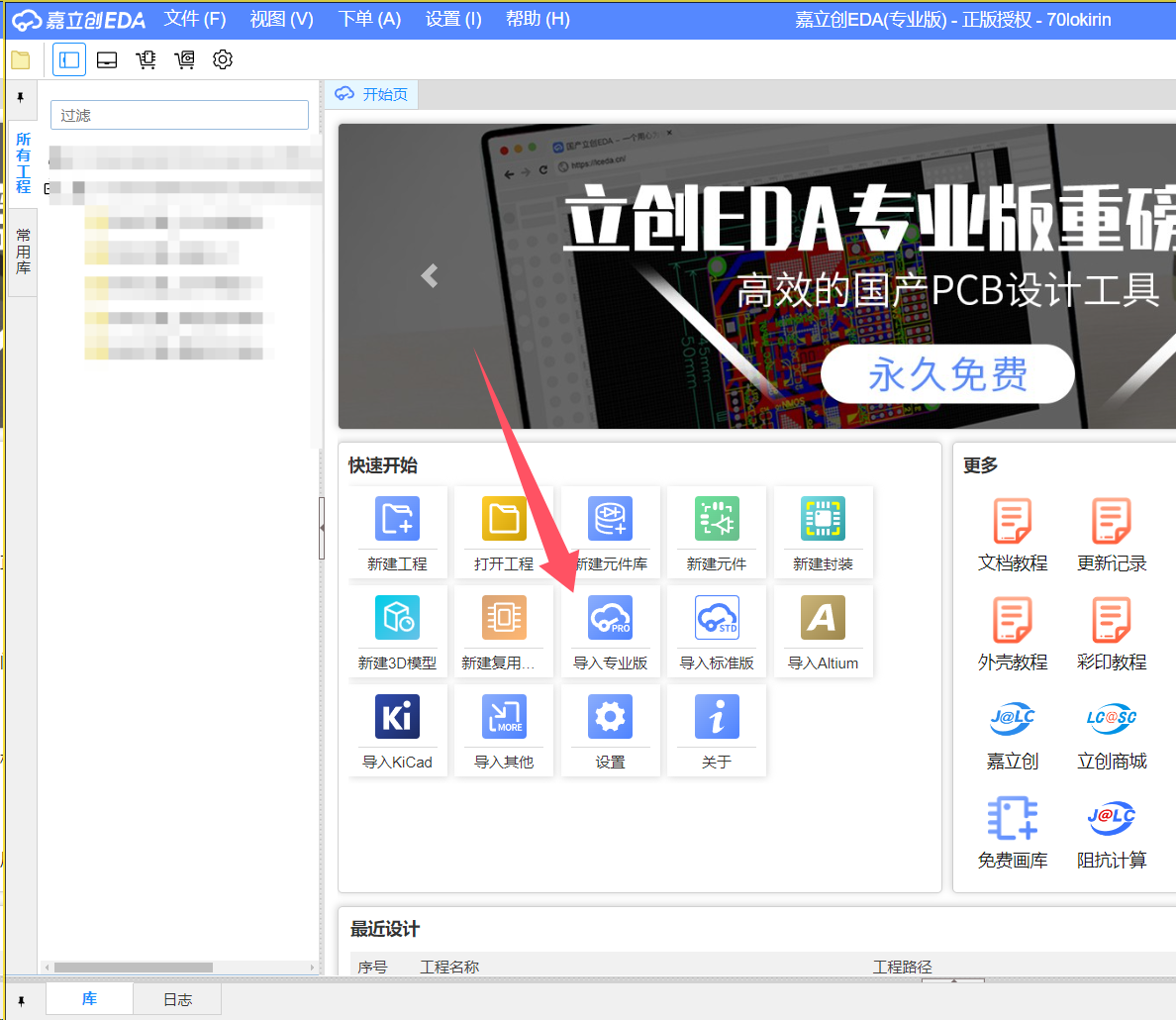

导入专业版

选择刚刚解压的epro文件

下单

点击下单嘉立创，在嘉立创领劵可以免费打板

焊接烧录与连线

焊接

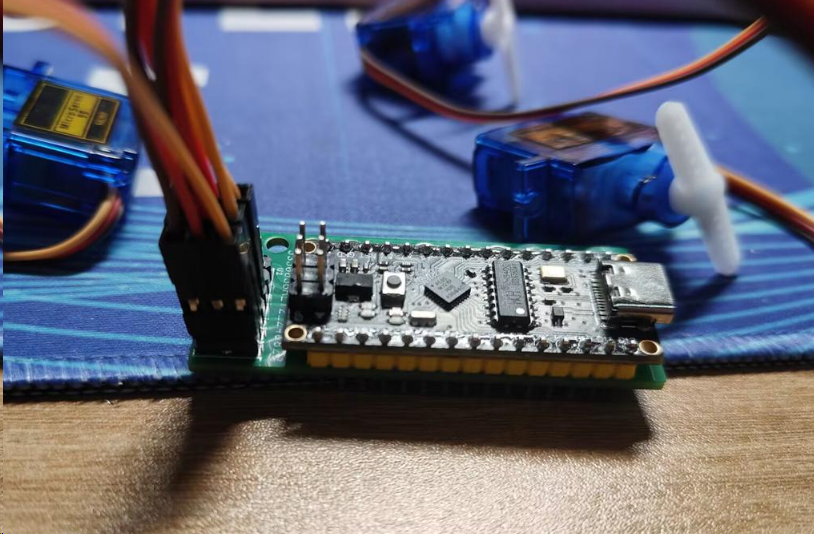

焊上单片机和排针，注意方向，是直接盖在上面的文字上面

板子使用arduino none，购买2.54mm间距3x6P（只用三个买3x3P也可）

烧录与接线

在ubuntu上安装arduino和依赖，烧录servo.ino到单片机中

点击下载servo.ino文件

接入舵机线，靠近单片机的一侧是信号线（黄色）

启动指令

安装依赖

sudo apt update
sudo apt install ros-noetic-rosserial

使用数据线连接电脑与单片机

启动下面三个指令

roscore

rosrun rosserial_python serial_node.py _port:=/dev/ttyUSB0 _baud:=57600

python servo_test.py

servo_test.py程序如下，输入0 180，对应第1pin转到180；输入a 180，使三个舵机全转到180；输入q退出


#!/usr/bin/env python

import rospy
from geometry_msgs.msg import Point

def main():
    rospy.init_node('interactive_point_publisher')
    pub = rospy.Publisher('/arduino_ros', Point, queue_size=10)

    point = Point()

    while not rospy.is_shutdown():
        try:
            user_input = input("Enter coordinate (e.g., '0 180' or 'q' to quit): ")

            if user_input.lower() == 'q':
                print("Quitting...")
                break

            axis, value = user_input.split()
            value = float(value)

            if axis.lower() == '0':
                point.x = value
            elif axis.lower() == '1':
                point.y = value
            elif axis.lower() == '2':
                point.z = value
            elif axis.lower() == 'a':
                point.x = value
                point.y = value
                point.z = value
            else:
                print("Invalid axis. Please enter '0', '1', '2' or 'a'.")
                continue

            pub.publish(point)
            rospy.loginfo(f"Published: 0={point.x}, 1={point.y}, 2={point.z}")

        except ValueError:
            print("Invalid input. Please enter in the format 'axis value'.")
        except rospy.ROSInterruptException:
            break

if __name__ == '__main__':
    main()
